日本DAIKIN大金液压泵RP系列转子泵组合在电机内的可变排量低压泵

特点

低噪音

由于采用了大金自有的低噪音技术，使运转噪音降低达10- 15dB(A)之多(与我们自己的产品相比)并改善了音质。

紧凑性

与大金原有型号相比，外壳结构使长度缩短了40%，使泵体紧凑并更易于操作。

低脉动

与大金原有型号相比，脉动降低了50%。

高可靠性

由于采用了密闭结构，轴不再伸出机壳外不再需要油密封，也不会发生漏油，此外由于采用了油冷却结构，电机线圈的温升很小，该结构使低压泵可在长时间超载状态下运行。符合CE标准由于本系列配备了以国际标准 (IEC34-1或其他)为基础的IP54端子盒，该型号最适用于欧洲安全标准(CE)。

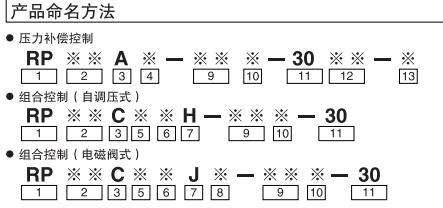

(1)型号

RP :RP系列转子泵(2)排量

088.0cm3/rev

15 :14.8cm3/rev

23 : 24.4cm3/rev

38:37.7cm3rev

3)控制方法I( 适用型号可参考P.1)

压力补偿控制A

c

:组合控制

(4)力调节范

(参考压力调节范围表]5低调节范围

:2.5~7MPa [25~70kgt/cm22:2.5~14MPa [25-140kgf/cm2)6)高压调节范围

1:2.5~7MPa [25~70kgf/cm2:2.5~14MPa [25-140kgf/cm2!:3.5-21MPa [35-210kgf/cm2

2

(7) 控制方法I

H :自调压式J:电磁阀式

(8)电磁阀的电压标记

A : AC100V( 50/60Hz)，AC110V ( 60Hz)B : AC200V(50/60Hz]，AC220V( 60Hz]

P :DC24V

(9)电机输出(参考电机规格)(10)电压规格

无标记: AC200V(50/60Hz)，AC220V(60Hz)AC230V(50Hz)

AC380V( 50Hz]，AC400V(50/60Hz )

AC415V( 50Hz)，AC440V ( 60Hz )

AC460V(60Hz)

(11]设计代号:(设计代号是可以改变的)(12) 控制方法 II

无标记 :不带远程控制系统RC带远程挖制系统(13)泵的安装

无标记 : 底座安装垂直安装

大金转子泵型号

RP08A1-07-30

RP08A2-07-30

RP08A2-07-30RC

RP15A1-15-30

RP15A1-15-30RC

RP15A1-22-30

RP15A2-15-30

RP15A2-22-30

RP15A2-22-30RC

RP15A3-15-30

RP15A3-22-30

RP15C11H-15-30

RP15C11H-22-30

RP15C11JA-15-30

RP15C12H-22-30

RP15C12JA-15-30

RP15C13H-22-30

RP15C13JA-15-30

RP15C13JP-15-30

RP15C22H-22-30

RP15C22JA-15-30

RP15C22JP-15-30

RP15C23H-22-30

RP15C23JP-15-30

RP23A1-22-30

RP23A1-37-30

RP23A2-22-30

RP23A2-22-30RC

RP23A2-37-30

RP23A3-22-30

RP23A3-37-30

RP23A3-37-30RC

RP23C11H-22-30

RP23C11H-37-30

RP23C11JA-22-30

RP23C11JB-22-30

RP23C12H-22-30

RP23C12H-37-30

RP23C12JA-22-30

RP23C12JB-22-30

RP23C13H-22-30

RP23C13JA-22-30

RP23C13JB-22-30

RP23C13JP-22-30

RP23C22H-22-30

RP23C22JA-22-30

RP23C22JB-22-30

RP23C22JP-22-30

RP23C23H-22-30

RP23C23JA-22-30

RP23C23JB-22-30

RP23C23JP-22-30

RP38A1-37-30

RP38A1-55-30

RP38A2-37-30

RP38A2-37-30RC

RP38A2-55-30

RP38A3-37-30

RP38A3-55-30

RP38A3-55-30RC

RP38C11H-37-30

RP38C11H-55-30

RP38C11JA-37-30

RP38C11JA-55-30

RP38C12H-37-30

RP38C12H-55-30

RP38C12JA-37-30

RP38C12JA-55-30

RP38C13H-37-30

RP38C13H-55-30

RP38C13JA-37-30

RP38C13JA-55-30

RP38C22H-37-30

RP38C22H-55-30

RP38C22JA-55-30

RP38C22JB-55-30

RP38C23H-55-30

RP38C23JA-22-30

RP38C23JB-55-30

RP38C38H-37-30
